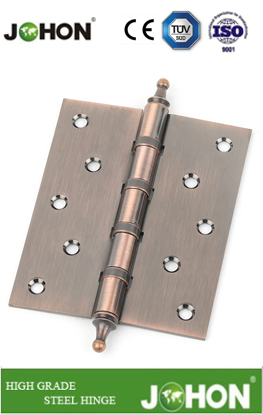

Как вес двери влияет на выбор шарнира с шарикоподшипником

Выбор неправильной петли для коммерческой двери или двери со сплошным сердечником не просто вызывает скрип — это приводит к отклонению рамы, перетаскиванию порогов и нарушению безопасности или противопожарной безопасности. Когда оборудование выходит из строя, выходят из строя целые точки доступа. Вы просто не можете позволить себе относиться к этим структурным компонентам как к второстепенной мысли. Стандартные фрикционные модели быстро деформируются при высоких радиальных и осевых нагрузках. Тяжелые двери резко отрываются от верхнего косяка, при этом безжалостно нажимая на нижний сустав. Для менеджеров объектов и подрядчиков предварительная оценка этих физических реалий позволяет избежать дорогостоящих обратных вызовов по техническому обслуживанию. Мы должны проанализировать физические силы, прежде чем завершать покупку оборудования. В этом руководстве представлены точные показатели — вес, ширина и частота циклов, — необходимые для обоснованного выбора шарнира с шарикоподшипником . Вы узнаете, как плавно и эффективно согласовать физические требования вашей двери с правильными характеристиками оборудования.

Ключевые выводы

• Вес и ширина двери определяют размер конструкции и высоту необходимой петли.

• «Условия работы» (ожидаемые ежедневные циклы) так же важны, как и статический вес, при выборе между стандартными и тяжелыми вариантами.

• Правильный выбор петли с шарикоподшипником требует соответствия материала петли строительным нормам (например, сталь/нержавеющая сталь для огнестойких узлов).

• Переход на 5-дюймовые датчики или датчики для тяжелых условий эксплуатации — это недорогой страховой полис от преждевременного выхода двери из строя.

Физика веса двери и отказа петель

Понимание механики дверей требует внимательного изучения того, как взаимодействуют силы. Двери не просто висят; они оказывают сложное, постоянное напряжение на свой организм. Мы классифицируем эти напряжения на две основные категории: радиальные нагрузки и осевые нагрузки. Осевая нагрузка представляет собой направленную вниз вертикальную силу, создаваемую силой тяжести, действующей на массу двери. Это давление вниз сжимает суставы петель. И наоборот, радиальная нагрузка представляет собой горизонтальную тянущую силу. Когда дверь раскачивается, ее вес пытается оторвать верхнюю петлю от дверного косяка.

Стоимость аппаратного обеспечения с недостаточной спецификацией быстро проявляется в коммерческих средах. Когда вы устанавливаете стандартные фрикционные петли на тяжелые цельные двери, почти сразу же начинается деградация конструкции. Сначала вы заметите провисание двери. Это провисание приводит к смещению защелки, что препятствует надежному запиранию двери. Вскоре следует нарушение герметичности, что позволяет сквознякам и влаге проникать в ограждающую конструкцию здания. Кроме того, сильное провисание заставляет пользователей сильнее нажимать на дверь, чтобы открыть ее. Это повышенное трение часто приводит к нарушению требований ADA, поскольку коммерческие двери должны открываться плавно при минимальном давлении.

Стандартные фрикционные петли полностью устарели для коммерческого применения. Их костяшки пальцев лежат прямо друг на друге, скрежетая металл о металл при каждом взмахе. Это трение вызывает неприятный скрип, образование металлической пыли и ускоряет износ. Напротив, шарниры на шарикоподшипниках навсегда разделяют эти суставы. Они вставляют смазанные стальные подшипники между шарнирами, чтобы выдерживать устойчивые вертикальные нагрузки. Они эффективно поглощают осевую нагрузку, обеспечивая плавное открывание двери даже после многих лет интенсивной эксплуатации.

Оценка «условий работы»: вес, ширина и использование

Статический вес двери говорит только половину истории. Вы также должны учитывать множитель кредитного плеча, который определяется шириной двери. С физической точки зрения дверь действует как рычаг, прикрепленный к точке поворота. Дверь весом 150 фунтов и шириной три фута оказывает значительно меньшую нагрузку на верхнюю петлю, чем дверь весом 150 фунтов шириной четыре фута. По мере увеличения ширины центр тяжести смещается дальше от косяка. Этот сдвиг резко увеличивает радиальное усилие, действующее на верхний шарнир. Вы должны использовать этот дополнительный рычаг, чтобы предотвратить вырыв рамы.

Помимо размеров, мы должны оценить ежедневное использование. Производители оборудования называют этот показатель «условиями работы». Частота использования определяет, насколько быстро внутренние подшипники изнашиваются с течением времени. Мы разделяем условия труда на три отдельных уровня частоты. Точное расположение вашей двери в пределах этих ярусов обеспечивает долгосрочную надежность.

Матрица частоты использования

В коммерческой архитектуре существует важнейшее эмпирическое правило: использование высоких частот автоматически переводит любую дверь в категорию тяжеловесного оборудования. Даже если ваша дверь весит всего 100 фунтов, для того, чтобы подвергать ее более 400 циклам в день, требуется прочное оборудование. Постоянное повторяющееся движение разрушает стандартные калибры гораздо быстрее, чем один лишь статический вес.

Указание размеров: шарниры на шарикоподшипниках размером 4 дюйма и 5 дюймов.

Выбор правильных размеров предполагает простую логику определения базовых размеров. Высоту петли вы определяете, прежде всего, исследуя толщину и ширину двери. И наоборот, вы определяете ширину петли, рассчитывая требования к зазору. Вам нужна достаточная ширина, часто называемая «проходом», чтобы дверь могла проходить через толстую декоративную отделку или обшивку стены при открытии на 180 градусов.

Чтобы точно определить размер вашего оборудования, следуйте установленному процессу оценки:

1. Измерьте толщину двери: стандартные коммерческие внутренние двери обычно имеют толщину 1-3/4 дюйма, в то время как некоторые тяжелые наружные двери достигают толщины 2-1/4 дюйма.

2. Измерьте ширину двери: запишите точную ширину в дюймах. Все, что превышает 36 дюймов, вызывает необходимость в более высоком оборудовании для борьбы с рычагами.

3. Рассчитайте зазор: измерьте толщину кожуха или обшивки вокруг дверной коробки. Добавьте это к толщине вашей двери, чтобы определить необходимый минимальный открытый зазор.

При оценке стандартных коммерческих проектов 4-дюймовые петли на шарикоподшипниках служат надежной рабочей лошадкой. Они идеально подходят для дверей шириной до 3 футов и толщиной 1-3/4 дюйма. Их стандартная емкость позволяет комфортно выдерживать двери весом до 150 фунтов при условии низкой и средней частоты использования. Для большинства внутренних офисных помещений этот размер обеспечивает идеальный баланс между структурной целостностью и эстетической утонченностью.

Однако в определенных сценариях вам потребуется модернизировать ваше оборудование. Вам следует перейти на петли с шариковыми подшипниками диаметром 5 дюймов, если ширина вашей двери превышает 3 фута 0 дюймов и приближается к 4 футам 0 дюймов. Дополнительный дюйм высоты распределяет радиальную нагрузку на большую часть косяка, предотвращая вырыв. Кроме того, они абсолютно необходимы для дверей весом более 150 фунтов. Они также обеспечивают необходимый расширенный ход, необходимый для очистки исключительно широкой или глубокой обшивки, гарантируя, что лицевая сторона двери не касается стены.

Дверные петли стандартного веса и сверхмощные

После того, как вы определились с высотой и шириной, необходимо выбрать подходящую толщину металла. В отрасли производства скобяных изделий мы называем эту толщину «калибровочной». От этой толщины зависит прочность оборудования на разрыв и его способность противостоять деформации в течение десятилетий использования. Модели стандартного веса обычно имеют толщину металла 0,134 дюйма. Напротив, тяжелые модели имеют толщину 0,190 дюйма. Эта, казалось бы, небольшая доля дюйма добавляет огромную жесткость конструкции.

Количество подшипников также играет ключевую роль в этом различии. Стандартные модели обычно оснащены двумя подшипниками. Эти два подшипника расположены между центральными шарнирами и управляют тягой двери средней тяжести, направленной вниз. Однако при выборе прочных дверных петель в сборку вводятся четыре подшипника. Два подшипника несут основной вес, направленный вниз, а два дополнительных подшипника обеспечивают поддержку вверх. Эта конфигурация с четырьмя подшипниками предотвращает вертикальное смещение двери во время агрессивного использования, например, когда сильный ветер задевает внешнюю дверь.

Чтобы избежать ошибок в спецификациях, мы полагаемся на строгие рамки. Мы всегда по умолчанию используем фурнитуру тяжелого веса (калибра 0,190), если дверь весит более 150 фунтов или работает в условиях интенсивного движения.

Схема выбора петли

Риски реализации и ограничения соответствия

Даже самое качественное оборудование выйдет из строя, если игнорировать риски реализации и строительные нормы. Выбор материала представляет собой наиболее важный барьер соблюдения требований. Владельцы зданий должны помнить, что правила 80 Национальной ассоциации противопожарной защиты (NFPA) строго регулируют противопожарные двери. NFPA 80 требует, чтобы монтажники использовали петли из стали или нержавеющей стали для огнестойких сборок. Декоративные материалы, такие как латунь и бронза, имеют более низкую температуру плавления. При сильном пожаре кастет плавится, в результате чего противопожарная дверь обрушивается и пробивает противопожарную стену.

Далее необходимо проверить целостность подложки. Прочность шарнира, рассчитанного на тяжелые условия эксплуатации, зависит от прочности несущей его рамы. Нельзя смонтировать тяжелую дверь на слабую раму и рассчитывать на успех.

• Полые металлические рамы. Убедитесь, что рама содержит внутренние сварные опорные пластины. Без опорных пластин тяжелые двери выдернут крепежные винты прямо из тонкого листового металла.

• Деревянные рамы: Всегда выбрасывайте короткие стандартные шурупы из коробки. Замените их удлиненными шурупами для дерева (часто 3 дюйма или длиннее), которые полностью проходят через дверной косяк и надежно врезаются в стойки несущей стены.

Наконец, строго придерживайтесь отраслевых правил количества. Стандартная формула требует одну петлю на каждые 30 дюймов высоты двери. Поэтому стандартная дверь высотой до 90 дюймов требует трех петель. Любая дверь шириной более 90 дюймов требует четырех петель. Правильное расположение их позволяет равномерно распределять осевые и радиальные нагрузки по всей раме.

Заключение

• Резюме оценки: Успешная спецификация оборудования во многом зависит от точного расчета тройного фактора: веса двери, ширины двери и частоты ежедневного цикла. Отсутствие любого из этих показателей приводит к структурному провисанию.

• Логика составления короткого списка: всегда проверяйте свои физические двери и местные противопожарные нормы перед завершением покупки. Сопоставьте толщину колеи с ожидаемым уровнем трафика на вашем объекте.

• Следующий шаг: просмотрите соответствующие коммерческие каталоги тяжелых грузов уже сегодня. Проконсультируйтесь с сертифицированным специалистом по аппаратному обеспечению, если ваш проект требует нестандартных архитектурных решений, или запросите объемное ценовое предложение для безопасного оснащения всего вашего объекта.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать 4-дюймовую петлю стандартного веса на двери весом 200 фунтов?

О: Нет. Дверь весом 200 фунтов превышает конструктивный предел для стандартных петель калибра 0,134. Для этого требуется тяжелая петля (калибр 0,190), обычно 4,5 или 5 дюймов в зависимости от ширины двери, чтобы предотвратить провисание и повреждение рамы.

Вопрос: Предохраняют ли петли на шарикоподшипниках от скрипа тяжелой двери?

О: Да, потому что смазанные подшипники предотвращают стирание металлических шарниров друг о друга. Такое разделение полностью устраняет шум трения и одновременно выдерживает огромные вертикальные осевые нагрузки.

Вопрос: Как измерить вес существующей коммерческой двери?

Ответ: Вы можете оценить вес, умножив площадь двери на коэффициент веса материала. Например, твердая древесина обычно весит от 4 до 5 фунтов на квадратный фут, а полый металл 18-го калибра весит примерно 3,5 фунта на квадратный фут. Всегда по возможности обращайтесь к спецификациям производителя, чтобы получить точные цифры.
